全自动刮板式过滤器功能模块协同确保过滤精度与自动化性能

更新时间：2026-05-01

浏览次数：11

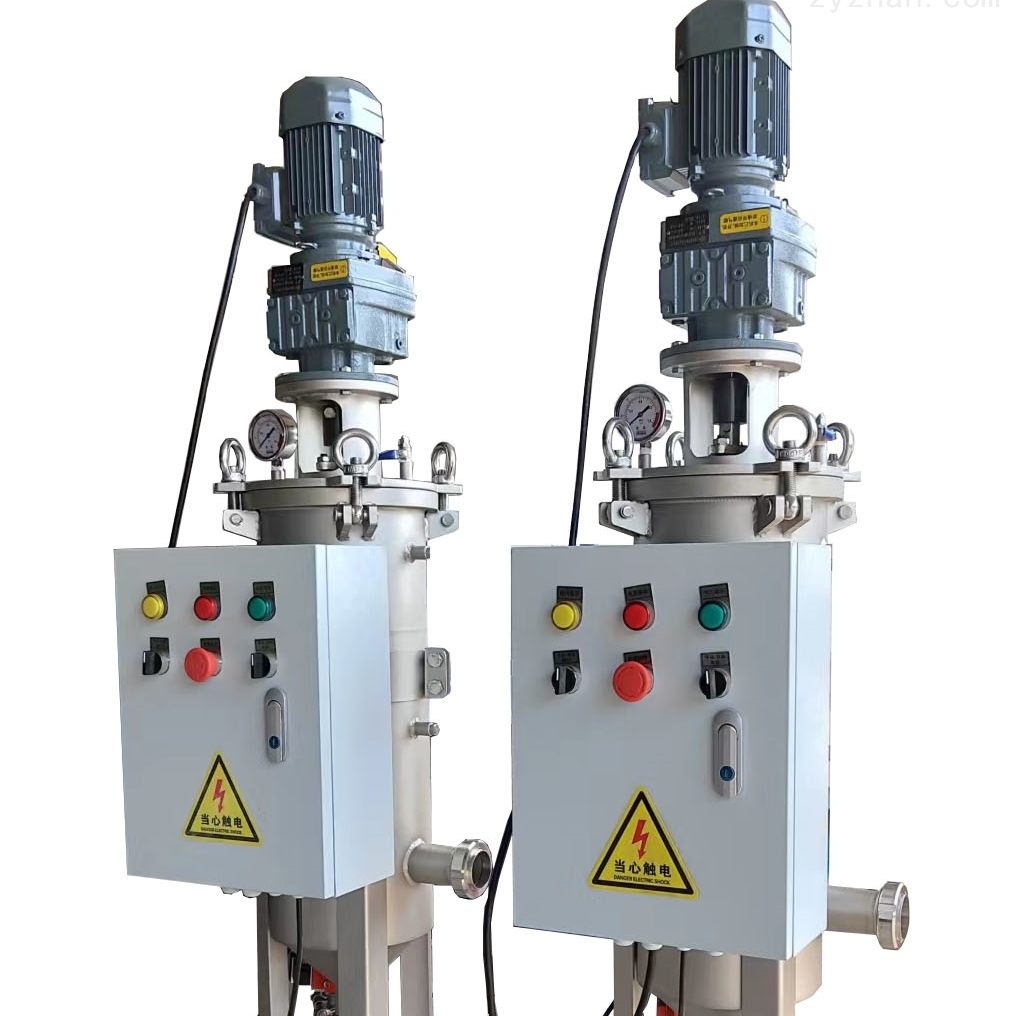

　　全自动刮板式过滤器是一种用于连续去除液体中固体颗粒杂质的自清洗过滤设备，广泛应用于水处理、化工、食品、制药及冶金等行业。其核心优势在于无需停机即可完成滤网清洁，保障系统长期稳定运行。设备通过压差或定时触发自动清洗程序，利用旋转刮板清除附着在滤网内壁的污物，实现高效、低耗的过滤过程。为确保过滤精度与自动化性能，该设备由多个功能模块协同构成。以下是全自动刮板式过滤器各组成部件的功能特点：

　　1、滤网组件：采用高精度不锈钢楔形网或编织网，过滤精度通常为50–300μm，孔隙均匀、强度高，耐腐蚀且不易变形。滤网固定于筒体内，形成稳定的过滤表面。

　　2、刮板清洗机构：由电机驱动的旋转轴带动聚四氟乙烯（PTFE）或工程塑料刮板紧贴滤网内壁旋转，将截留的颗粒刮落至底部集污腔。刮板柔性设计可适应滤网微小变形，避免损伤。

　　3、壳体与进出口结构：主体为碳钢衬胶或全不锈钢筒体，耐压耐蚀；进、出口法兰按标准设计，便于接入工艺管道。内部流道优化，减少湍流和压力损失。

　　4、排污阀与集污腔：底部设锥形集污区，配合气动或电动排污球阀，在清洗周期开启时将污物快速排出。排污时间短（通常3–10秒），耗水量少，不影响主流程压力。

　　5、压差感应与控制系统：集成高精度压差开关或传感器，实时监测滤网前后压降。当压差达到设定值（如0.05MPa）或定时周期到达，自动启动清洗程序，实现智能化运行。

　　6、驱动与传动装置：采用减速电机或液压马达，输出扭矩稳定，支持连续或间歇运行。传动密封采用机械密封或填料函，防止介质泄漏。

　　7、人机界面与通信接口：配备本地控制箱，可设定清洗模式（压差/定时/手动）、查看运行状态；部分机型支持4–20mA、Modbus等信号输出，便于接入DCS或PLC系统。
